詳細說明
tbi滾珠花鍵是在一根軸上交叉開設了滾珠絲杠溝槽和滾珠花鍵溝槽的直線、旋轉裝置。并且滾珠絲杠和滾珠花鍵的螺母外圓上分別直接裝入了專用支撐軸承。通過使螺母、花鍵母旋轉或停止,只用一根軸就能夠進行3種（旋轉、直線和螺旋）形式的運動。滾珠花鍵軸旋轉運動會因為花鍵軸的旋轉變高與花鍵軸的固定頻率接近產生共振而停止。因此，限制在不產生共振的程度來控制最高轉數。超過共振點使用時，或在共振點附近使用時，則有必要在探討花鍵軸的直徑。
旋轉系列(一體式)零組件的優點
結構與特長:
螺帽旋轉式滾珠螺捍是在螺帽的外徑上裝上專用的軸承外套使之運轉動作，通過讓螺帽旋轉或停止的運作，只用一根軸就能夠進行2種( 旋轉、螺旋)模式的運動。旋轉式滾珠花鍵則是在花鍵外筒的外徑上裝上專用的軸承外套，使之運轉動作。通過讓外筒旋轉或停止的運作，只用一根軸就能夠進行2種(旋轉、直線)模式的運動。旋轉式滾珠螺稈花鍵則可通過讓螺帽/外筒旋轉或停止的運作，只用一根軸就能夠進行3種(旋轉、螺旋、直線) 模式的運動。適用于水平多關節機械手臂(SCARA) 、 產業用機器人、自動裝載機、雷射加工機、搬送裝置、機械加工中心的ATC裝置等， 最適合在旋轉運動與直線運動的組合裝置上使用。
旋轉系列
旋轉系列的特色
花鍵旋轉方向零間隙／高定位精度
螺帽與鋼珠接觸角為40°，采用軸承DB型（背對背式組合）設計，由于珠溝有效中心間的寬跨度使得這種設計特別適用于承受力矩荷載。
高速性／運行順暢
旋轉系列螺桿皆為高導程設計，可高速平滑流暢的運動。
低噪音
透過高精密研磨技術讓鋼珠在螺帽內平順的沿切線方向行走，減少因阻滯而產生的噪音及摩擦力。
安裝簡便／節省空間
螺帽與軸承外套一體成型，螺帽體積小、組裝空間大。 組裝時只要將螺絲與軸承外套鎖固在支撐座上即可，十分簡便。
軸的選用（實心軸、空心軸）
當花鍵軸端或中間部份的直徑較大時， 將依客戶之需求進行切削加工， 而需配管、配線、排氣或減輕重量之處，則可以選用中空型花鍵軸來搭配使用。
旋轉式滾珠花鍵
旋轉系列－旋轉式滾珠花鍵特色
旋轉式滾珠花鍵在花鍵外筒的外徑上裝上專用的軸承外套，使之運轉動作。 通過讓外筒旋轉或停止的運作，只用一根軸就能夠進行2種（旋轉、直線）模式的運動。
1. 旋轉方向零間隙，高定位精度。
2. 高速性，運行順暢。
3. 低噪音。
4. 安裝簡便，節省空間。
應用
適用于水平多關節機械手臂（SCARA）、產業用機器人、自動裝載機、雷射加工機、搬送裝置、機械加工中心的ATC裝置等各項設備。
旋轉式滾珠花鍵RLSF
小型旋轉系列
TBI MOTION的旋轉式滾珠花鍵是透過在花鍵外筒的外徑上裝上專用的軸承外套，通過外筒旋轉或停止的運動，只需要用一根軸就能夠進行旋轉、直線模式的運動。
旋轉式滾珠花鍵RLSF
RLSF016
RLSFO20
RLSFO25
RLSF032
RLSFO40

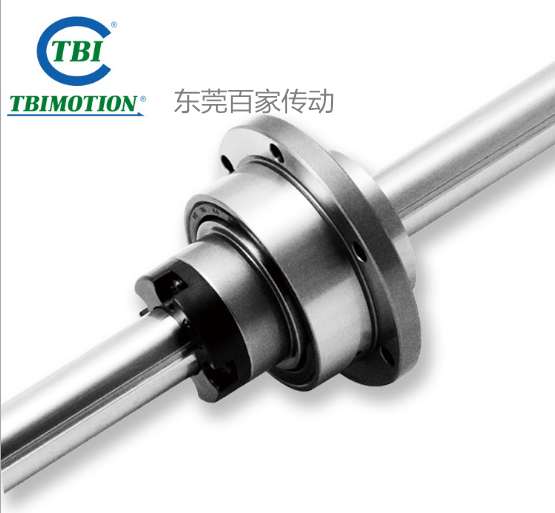

旋轉式滾珠花鍵RLBF
大型旋轉系列
TBI MOTION的旋轉系列螺帽與軸承外討一體成型，體積小，螺帽與鋼珠接觸角為40°采用軸承DB型設計，由于珠溝有效中心間的跨寬度使得這種設計特別適用于成立力矩負載。
旋轉式滾珠花鍵RLBF
RLBF016
RLBF020
RLBF025
RLBF032
RLBF040
RLBF050
使用注意事項
處置
(1)請不要分解各部分，否則可能導致異物的進入或者功能的損失。
(2)花鍵外筒及花鍵軸傾斜后可能因為自身重量而落下，請加以注意。
(3)請不要讓滾珠花鍵掉落或者敲擊，否則可能導致劃傷、破損。另外，受到了沖擊時，即使外
觀上看不見破損，卻也可能導致功能上的損失。
(4)請注意防止垃圾、切屑等異物的進入。否則，可能導致鋼珠循環部件的破損以及功能的損失。
(5)請避免在超過80℃的條件下使用。若要超過80℃使用時，請與TBI MOTION聯系。
(6)因冷卻劑的種類的不同，有時可能給產品的功能帶來障礙。在冷卻劑可能要進入花鍵外筒
內部的環境下使用時，請咨詢TBI MOTION。
(7)垃圾、鋸粉等異物附著時，請先行清洗后再重新注入潤滑劑。
(8)在經常需要產生振動的場所、凈室、真空、低溫或高溫等特殊環境下使用時，請事先咨詢
TBIMITON。
(9)在有法蘭的滾珠花鍵上要加工定位銷孔等時，請與TBI MOTION聯系。
潤滑
(1)請仔細擦拭防銹油并注入潤滑劑后再使用。
(2)請避免將性狀不同的潤滑劑混合在一起使用。
(3)在經常產生振動的場所、凈室、真空、低溫或高溫等特殊環境下使用時，有可能無法使用通
常的潤滑劑。詳細情況請與TBI MOTION連系。
(4)使用特殊的潤滑劑時，請事先與TBI MOTION連系。
(5)采用機油潤滑時，有時很可能因安裝方向的原因，潤滑油無法到達。詳細情況請與TBI
MOTION連系。
(6)潤滑間隔因使用條件的不同而異。詳細情況請與TBI MOTION連系。
儲存
儲存滾珠花鍵時，將它裝入TBI MOTION指定的封套并于水平放置以避免高溫、低溫和高度潮濕。
使用注意事項
處置
(1)請不要分解各部分，否則可能導致異物的進入或者功能的損失。
(2)花鍵外筒及花鍵軸傾斜后可能因為自身重量而落下，請加以注意。
(3)請不要讓滾珠花鍵掉落或者敲擊，否則可能導致劃傷、破損。另外，受到了沖擊時，即使外
觀上看不見破損，卻也可能導致功能上的損失。
(4)請注意防止垃圾、切屑等異物的進入。否則，可能導致鋼珠循環部件的破損以及功能的損失。
(5)請避免在超過80℃的條件下使用。若要超過80℃使用時，請與TBI MOTION聯系。
(6)因冷卻劑的種類的不同，有時可能給產品的功能帶來障礙。在冷卻劑可能要進入花鍵外筒
內部的環境下使用時，請咨詢TBI MOTION。
(7)垃圾、鋸粉等異物附著時，請先行清洗后再重新注入潤滑劑。
(8)在經常需要產生振動的場所、凈室、真空、低溫或高溫等特殊環境下使用時，請事先咨詢
TBIMITON。
(9)在有法蘭的滾珠花鍵上要加工定位銷孔等時，請與TBI MOTION聯系。
潤滑
(1)請仔細擦拭防銹油并注入潤滑劑后再使用。
(2)請避免將性狀不同的潤滑劑混合在一起使用。
(3)在經常產生振動的場所、凈室、真空、低溫或高溫等特殊環境下使用時，有可能無法使用通
常的潤滑劑。詳細情況請與TBI MOTION連系。
(4)使用特殊的潤滑劑時，請事先與TBI MOTION連系。
(5)采用機油潤滑時，有時很可能因安裝方向的原因，潤滑油無法到達。詳細情況請與TBI
MOTION連系。
(6)潤滑間隔因使用條件的不同而異。詳細情況請與TBI MOTION連系。
儲存
儲存滾珠花鍵時，將它裝入TBI MOTION指定的封套并于水平放置以避免高溫、低溫和高度潮濕。
